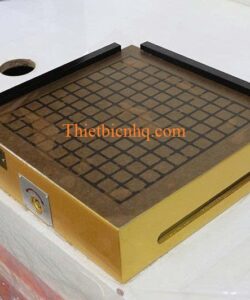

1. Bàn từ cơ là gì?
Bàn từ cơ (Permanent Magnetic Chuck) là thiết bị gá kẹp sử dụng nam châm vĩnh cửu để giữ chặt phôi thép mà không cần dùng điện. Chỉ cần xoay tay gạt, từ trường sẽ được bật hoặc tắt để cố định hoặc tháo phôi nhanh chóng.
Đây là phụ kiện được sử dụng rộng rãi trên máy mài phẳng, máy phay, máy EDM, trung tâm gia công CNC và nhiều thiết bị gia công kim loại khác, giúp giảm thời gian gá đặt, tăng độ chính xác và nâng cao năng suất sản xuất.
2. Ưu điểm nổi bật của bàn từ cơ
- Gá kẹp nhanh, chỉ mất vài giây để cố định phôi.
- Không cần nguồn điện, an toàn khi vận hành.
- Lực hút mạnh, giữ phôi ổn định trong quá trình gia công.
- Không gây biến dạng phôi như kẹp cơ khí.
- Gia công được nhiều bề mặt hơn khi gá bởi ê tô hoặc đồ gá.
- Phù hợp với nhiều loại máy và nhiều kích thước phôi.
- Tuổi thọ cao, ít hỏng hóc, bảo trì đơn giản.

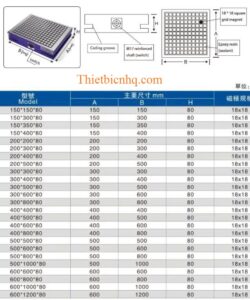

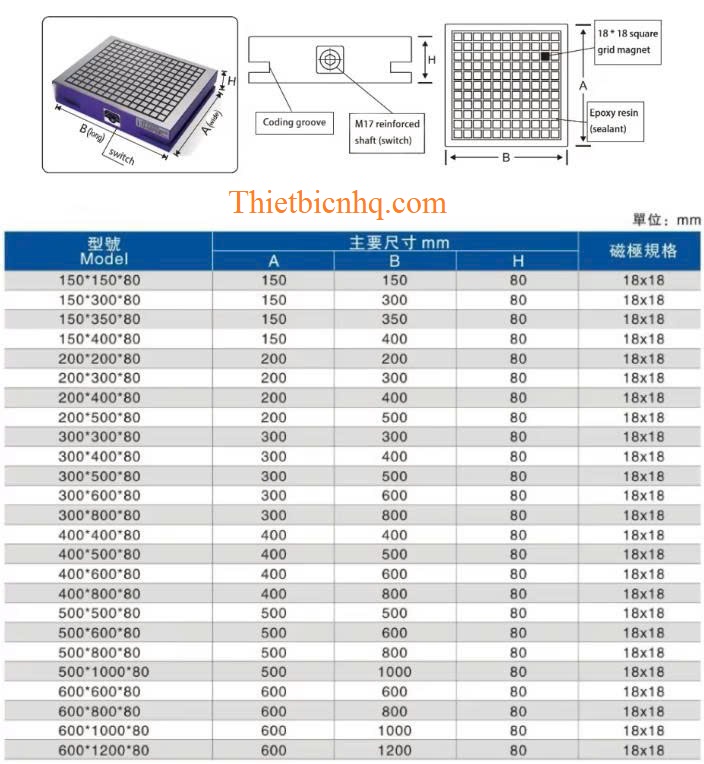

3. Cấu tạo và kích thước bàn từ cơ
Bàn từ cơ gồm các bộ phận chính sau:
3.1. Thân bàn từ cơ
- Gia công chính xác bằng máy CNC.
- Độ cứng cao, chống biến dạng.

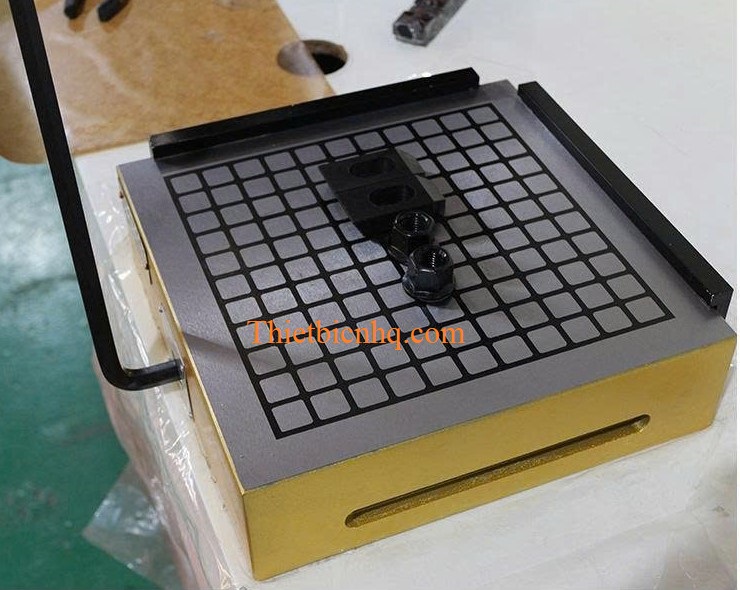

3.2. Bề mặt làm việc
- Mặt bàn được mài phẳng với độ chính xác cao.
- Các cực từ được bố trí theo dạng ô vuông 18 × 18 mm. Mỗi một ô vuông có lực từ lên đến 40KG.
3.3. Nam châm vĩnh cửu
- Sử dụng nam châm N45 có lực từ lớn.
- Không cần cấp điện.
- Duy trì lực hút ổn định trong thời gian dài.
3.4. Tay gạt (ON/OFF)
- Điều khiển đóng hoặc ngắt từ trường.
- Vận hành nhẹ nhàng.
3.5. Trục truyền động
- Truyền chuyển động từ tay gạt đến hệ thống nam châm.
- Gia công chính xác giúp đóng mở nhẹ và bền.
4. Nguyên lý hoạt động
Bàn từ cơ hoạt động dựa trên nguyên lý thay đổi hướng của nam châm vĩnh cửu.
4.1. Chế độ ON
Khi xoay tay gạt sang vị trí ON, các cực từ được sắp xếp đồng hướng.
Lúc này:
- Từ trường đi qua mặt bàn.
- Phôi thép nằm trên bề mặt sẽ bị hút chặt.
- Lực hút phân bố đều trên toàn bộ vùng tiếp xúc.
4.2. Chế độ OFF
Khi xoay tay gạt về vị trí OFF, các cực từ triệt tiêu nhau bên trong thân bàn.
Kết quả:
- Từ trường không đi lên bề mặt.
- Phôi có thể tháo ra dễ dàng.
Do không sử dụng điện nên bàn từ đảm bảo an toàn trong quá trình gia công.
5. Ứng dụng của bàn từ cơ
5.1. Máy phay
Dùng để:
- Gia công mặt phẳng.
- Phay rãnh.
- Phay biên dạng.
- Gia công nhiều chi tiết.
So với ê tô, bàn từ giúp tận dụng tối đa diện tích gia công.
5.2. Máy mài phẳng
Đây là ứng dụng phổ biến.
Bàn từ giúp:
- Gá nhanh các chi tiết thép.
- Đảm bảo bề mặt mài phẳng.
- Hạn chế rung động.
- Nâng cao độ bóng và độ chính xác.
5.3. Máy EDM
Trong gia công tia lửa điện:
- Cố định điện cực.
- Gá chi tiết khuôn.
- Giữ phôi chính xác.
- Tháo lắp nhanh.
5.4. Trung tâm gia công CNC
Bàn từ được dùng để:
- Gia công tấm thép.
- Gia công khuôn mẫu.
- Gia công đồ gá.
- Gia công nhiều chi tiết cùng lúc.
Đặc biệt phù hợp với các nguyên công cần tiếp cận nhiều mặt của chi tiết.
6. Cách sử dụng bàn từ cơ
Bước 1: Vệ sinh bề mặt
- Lau sạch mặt bàn.
- Loại bỏ dầu, phoi và bụi bẩn.
Bước 2: Đặt phôi
Đặt phôi lên toàn bộ vùng cực từ để đạt lực hút tối ưu.
Bước 3: Bật từ
Xoay tay gạt từ vị trí OFF sang ON đến hết hành trình.
Kiểm tra lại độ chắc chắn của phôi trước khi gia công.
Bước 4: Tiến hành gia công
Có thể thực hiện:
- Mài
- Phay
- EDM
- Gia công CNC
Bước 5: Tháo phôi
Sau khi hoàn thành:
- Đưa tay gạt về vị trí OFF.
- Lấy chi tiết ra.
- Vệ sinh mặt bàn.
📌 Lưu ý khi sử dụng
- Chỉ sử dụng với vật liệu có từ tính như thép.
- Không thích hợp với nhôm, đồng, inox không nhiễm từ.
- Phôi quá mỏng cần kiểm tra lực hút trước khi gia công.
- Không gõ mạnh lên mặt bàn từ.
- Vệ sinh thường xuyên để đảm bảo độ chính xác.
- Bảo quản nơi khô ráo, tránh va đập.
7. Vì sao nên sử dụng bàn từ cơ?
So với phương pháp gá kẹp bằng ê tô hoặc bu lông, bàn từ cơ mang lại nhiều lợi ích:
- An toàn & Tiết kiệm: Không phụ thuộc vào nguồn điện. Nếu xưởng bị mất điện đột ngột, lực hút từ tính vẫn giữ nguyên, không lo phôi bị văng gây nguy hiểm cho người vận hành và hư hại máy.
- Tối ưu diện tích gia công: Không cần vấu kẹp hay mỏ kẹp cồng kềnh như ê tô truyền thống. Bạn có thể gia công cùng lúc 5 mặt của phôi mà không bị vướng không gian dao.
- Nâng cao năng suất: Thao tác gạt cần ON/OFF diễn ra trong vòng 2 giây, rút ngắn tối đa thời gian gá đặt và tối ưu hóa chu kỳ sản xuất.
- Tuổi thọ cao: Do cấu tạo từ nam châm vĩnh cửu cao cấp, lực từ hầu như không bị suy giảm theo thời gian.
Đây là giải pháp lý tưởng cho các xưởng cơ khí chính xác, nhà máy gia công CNC, sản xuất khuôn mẫu và các đơn vị gia công kim loại hiện đại.
👉 Kết luận
Bàn từ cơ cho máy phay, máy mài, máy EDM và máy CNC là thiết bị gá kẹp không thể thiếu trong gia công cơ khí chính xác. Với lực hút mạnh, khả năng giữ phôi ổn định, thao tác nhanh và không cần nguồn điện, sản phẩm giúp nâng cao chất lượng gia công, rút ngắn thời gian chuẩn bị và tối ưu hiệu quả sản xuất.
Ngoài sử dụng kẹp phôi bằng bàn từ cơ chúng ta cũng có thể tham khảo thêm dòng ê tô thủy lực CHV-160V với lực kẹp lớn 6500kgf: Chọn.
Để biết thêm về thông tin kỹ thuật, kích thước và giá thành sản phẩm xin mời liên hệ đến công ty HQ của chúng tôi.
