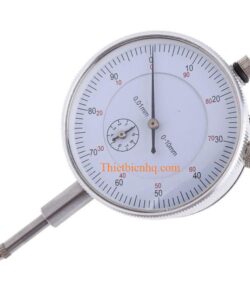

1. Đồng hồ so là gì?
Đồng hồ so là dụng cụ đo cơ khí có độ chính xác cao, dùng để kiểm tra độ đảo, độ đồng tâm, độ song song, độ phẳng, độ vuông góc và sai lệch vị trí của chi tiết trong quá trình gia công và lắp ráp. Đây là thiết bị đo không thể thiếu trong các xưởng cơ khí, nhà máy CNC, phòng QC và bảo trì máy móc.

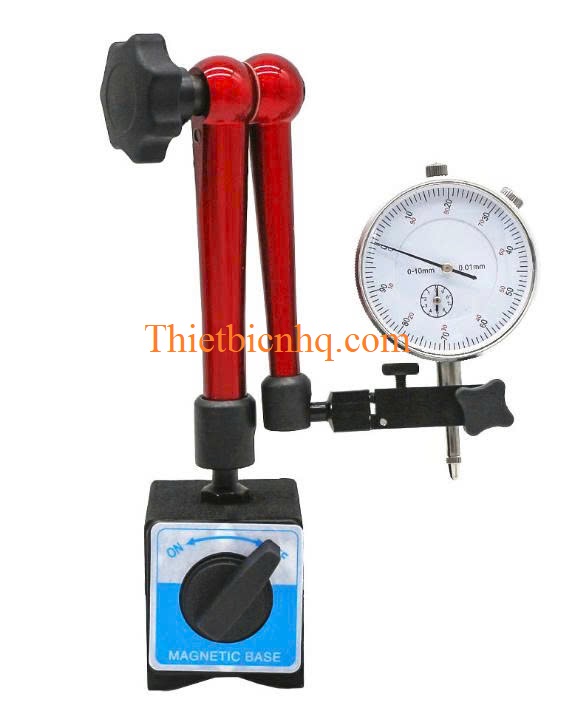

Đồng hồ so thường được kết hợp với đế từ để cố định khi đo, giúp kết quả ổn định và chính xác.

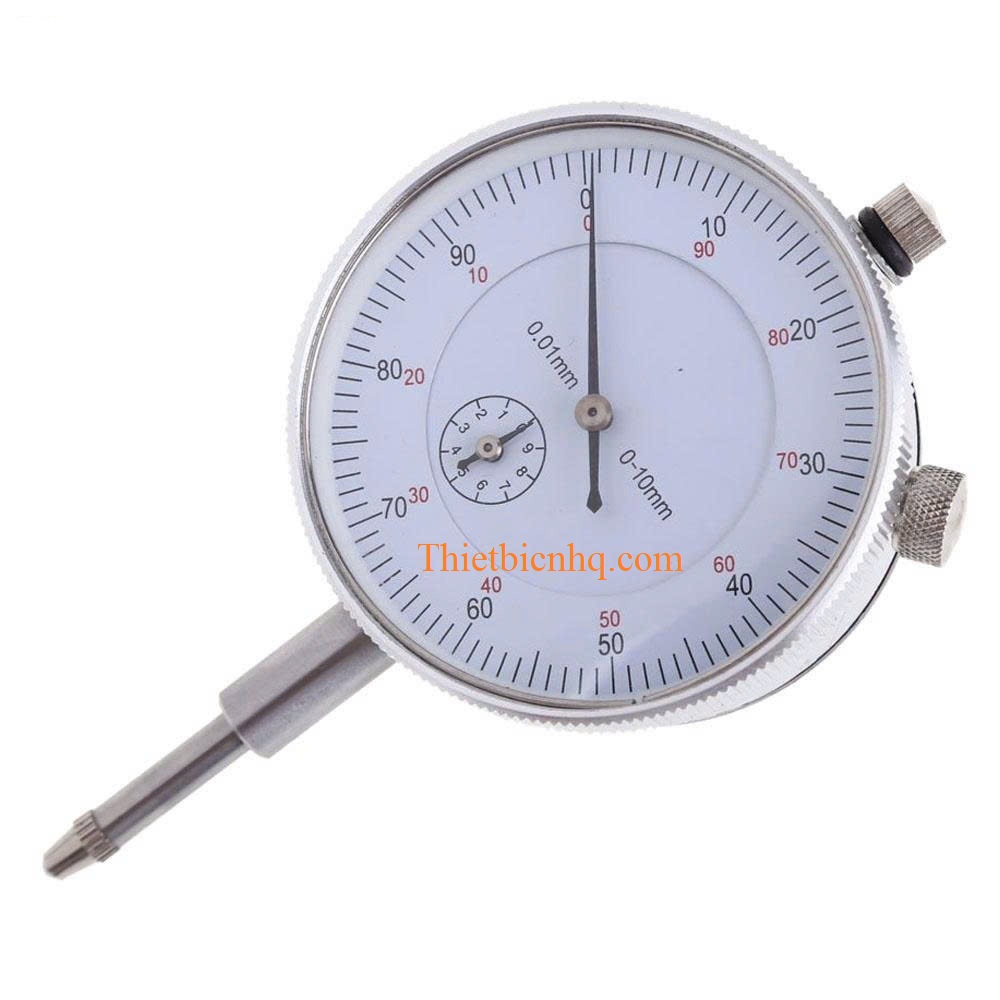

2. Cấu tạo và nguyên lý hoạt động của đồng hồ so
Một đồng hồ so cơ khí gồm các bộ phận chính:
- Mặt đồng hồ hiển thị giá trị đo.
- Kim chỉ chính và kim đếm vòng.
- Trục đo (đầu dò).
- Lò xo hồi.
- Thân đồng hồ.
- Tai gá hoặc chuôi gá Ø8mm.
- Vòng chia độ.
Nguyên lý hoạt động
Khi đầu đo tiếp xúc với bề mặt chi tiết, chuyển động tịnh tiến của đầu dò được truyền qua hệ thống bánh răng bên trong làm kim đồng hồ quay.
Kim chỉ thị hiển thị chính xác lượng dịch chuyển của đầu đo, từ đó xác định sai số của chi tiết.

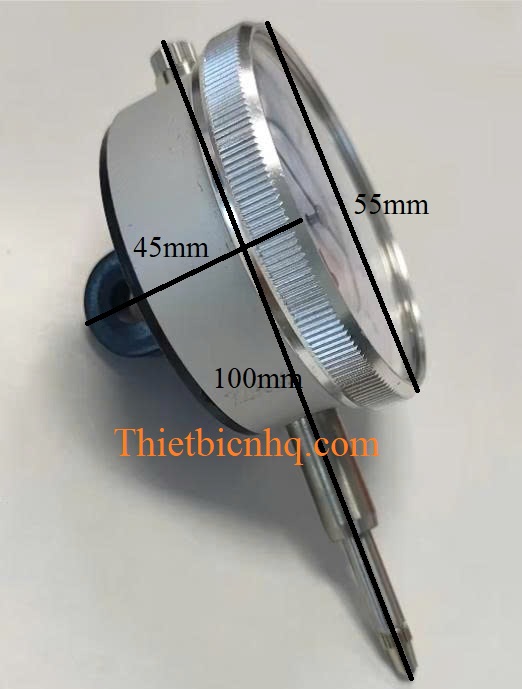

3. Thông số kỹ thuật
| Thông số | Giá trị |
| Độ chia | 0.01mm |
| Hành trình | 10mm |
| Chuôi gá | Ø8mm |
| Kiểu hiển thị | Kim chỉ cơ |
| Đơn vị | mm |
4. Ứng dụng của đồng hồ so
Đồng hồ so được sử dụng rộng rãi để:
- Kiểm tra độ đảo của trục.
- Kiểm tra độ đồng tâm.
- Kiểm tra độ song song.
- Kiểm tra độ phẳng.
- Kiểm tra độ vuông góc.
- Căn chỉnh ê tô máy phay.
- Căn chỉnh mâm cặp máy tiện.
- Căn chỉnh bàn máy CNC.
- Kiểm tra sai số sau gia công.
- Đo độ mòn của chi tiết.
Ưu điểm của đồng hồ
- Độ chính xác cao.
- Dễ sử dụng.
- Kết quả đo ổn định.
- Độ bền lớn.
- Giá thành hợp lý.
- Nhiều dải đo để lựa chọn.
- Thích hợp cho mọi xưởng cơ khí.
5. Hướng dẫn sử dụng
- Gắn đồng hồ so lên đế từ hoặc giá đỡ.
- Điều chỉnh đầu đo vuông góc với bề mặt cần đo.
- Đưa kim về vị trí “0”.
- Di chuyển chi tiết hoặc bàn máy.
- Quan sát độ lệch của kim để xác định sai số.
Lưu ý khi sử dụng:
- Không để đầu đo va đập mạnh.
- Tránh đo vượt hành trình.
- Giữ đồng hồ sạch sẽ, khô ráo.
- Bảo quản trong hộp sau khi sử dụng.
- Hiệu chuẩn định kỳ để đảm bảo độ chính xác.
Vì sao nên mua đồng hồ so tại Thiết Bị Công Nghiệp HQ?
- Sản phẩm chính hãng, chất lượng cao.
- Đa dạng mẫu mã và dải đo.
- Giá cạnh tranh.
- Tư vấn kỹ thuật tận tình.
- Giao hàng toàn quốc.
- Hỗ trợ bảo hành và hậu mãi chu đáo.
Nếu bạn đang tìm kiếm đồng hồ so cơ khí chính xác hoặc các phụ kiện như đế từ gá đồng hồ, Thiết Bị Công Nghiệp HQ là địa chỉ đáng tin cậy đáp ứng nhu cầu đo kiểm trong ngành cơ khí và CNC.
